新闻资讯 News

基于X点发射率原理的金属高温辐射测量系统

随着先进材料、高端制造和极端热环境应用的快速发展，传统辐射测温手段在高温、非接触、低误差需求面前逐渐显露瓶颈。为此，我们团队自主研发了一套理论建模、电磁感应加热、黑体炉（作为校准源）与光谱探测的高温金属辐射测量系统，率先将X点发射率原理从理论验证推向工程应用。

一、研发背景：挑战高温红外测温精度极限

在实际测温过程中，金属材料表面的发射率常随温度、氧化状态及表面粗糙度发生变化，成为辐射温度误差的主要来源。X点发射率（X-point emissivity）指在特定波长处，金属材料不同温度下的发射率曲线交汇于一点，其发射率对温度变化不敏感，天然具备温度独立性，是解决非接触测温中“发射率不确定性”的理想突破口。

然而，以往该原理仅停留在理论或实验室初级验证阶段，缺乏完整的实验平台与测量流程。我们首次实现了理论建模—数值仿真—实验测量—温度反演的一体化系统，真正让X点测温成为工程现实。

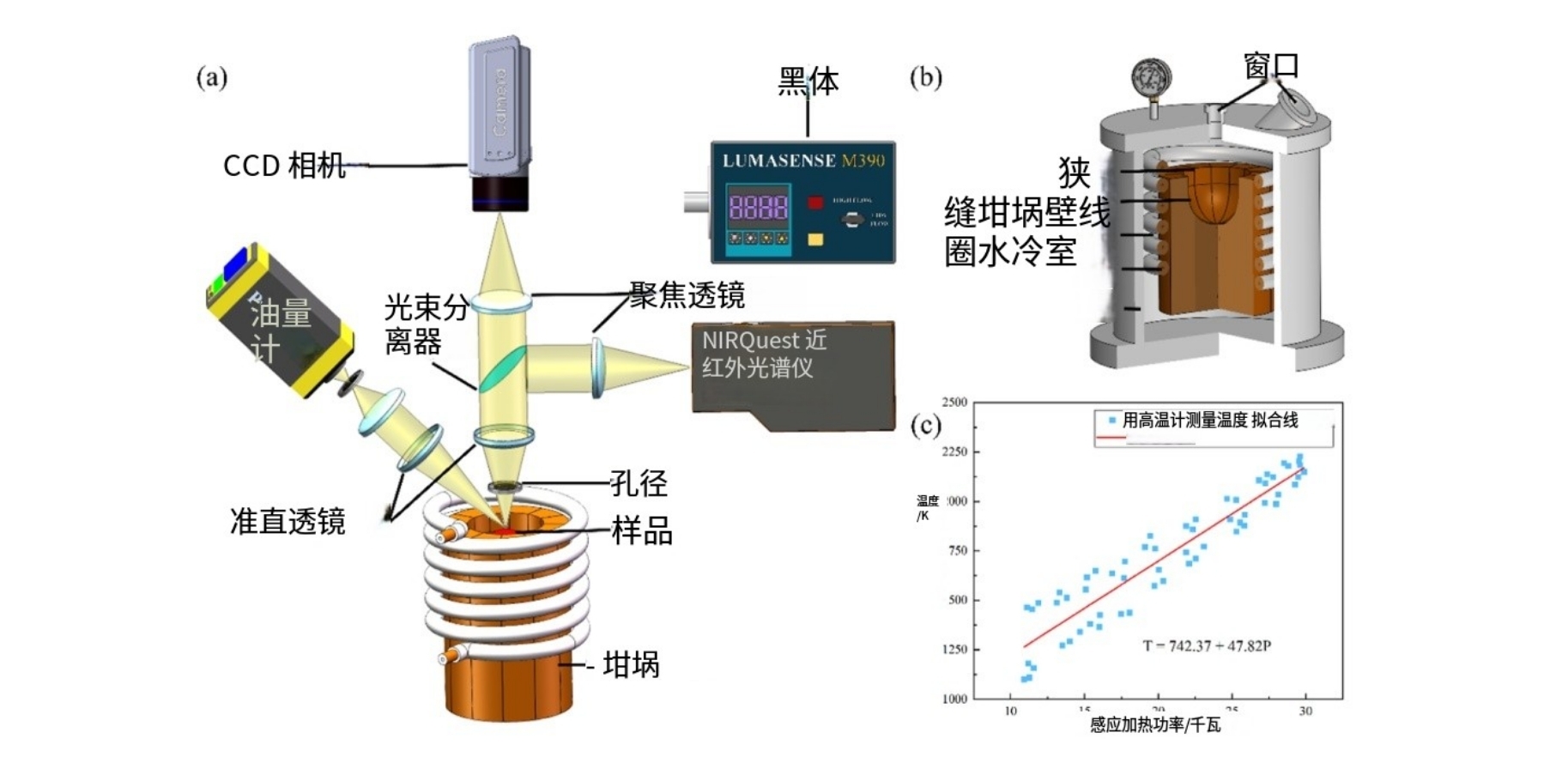

二、系统构成：集成式模块化设计，精准而可靠

本系统由以下四大核心子系统组成，协同工作以实现高温下金属X点发射率的精准测量：

1. 电磁悬浮冷坩埚加热装置

• 采用高频感应加热，实现样品非接触式悬浮与高温加热（最高温度2373 K）；

• 冷坩埚为12段式纯铜结构，直径50 mm，具备水冷通道，保障热场稳定；

• 保证样品纯净、不受支撑污染，同时提升热均匀性和测温可信度。

2. 高精度双黑体校准系统

• 配备发射率＞0.995的超高温黑体（Lumasense M390超高温黑体炉）；



• 利用双温黑体法，推导光谱仪响应函数和背景辐射，确保测量信号可溯源、标准化。

3. 光学信号采集系统

• 法线方向设有CaF₂窗口采集主发射信号，侧向设置45°窗口供比色高温计观测；

• 信号经分光镜分为两路，分别进入红外热成像仪（lumasense MCS640）与光纤光谱仪，实现实时热场成像与高光谱采集；

• 数据经Wien公式反演结合X点波长，获得发射率独立的高精度温度测量值。

4. 数值仿真与理论建模

• 基于模型，模拟电子-声子散射机制下的发射率行为；

• 使用COMSOL求解Maxwell方程，模拟不同角度与波长下的发射率分布；

• 对比仿真与实测数据，X点位置误差小于0.01，有效验证模型可靠性。

三、样品适配性：严谨的尺寸与状态控制

系统适用于高纯金属块体、粉末压块或熔样体的X点测量。为保证电磁加热效率、热场均匀性与光学采集准确性，建议样品具备以下规格：

样品越规或表面状态不稳定将引入热场偏差或光谱噪声，从而影响X点稳定性与温度反演结果。

四、实验性能评估：真实数据验证系统先进性

以钨样品为例，在1473–2273 K温度范围内，实测X点波长为1.36 μm，发射率为0.282，表现出高度的温度独立性。通过与比色高温计对比，基于X点计算的温度误差仅为±6 K，误差水平优于传统方式0.3%，并具备更好的重复性和长期稳定性。

此外，系统测量不确定度控制在2.05%以内，主误差来源为红外热成像仪（lumasense MCS640）测温漂移与光谱SNR下降，表明系统具备良好稳定性。

五、应用前景：科研与工程并重的高价值平台

▶ 科研方向

• 材料热辐射行为研究与热物性数据库构建；

• 热障涂层、异质界面、超材料辐射调控研究；

• 非平衡热输运机制探测。

▶ 工业应用

• 航空发动机、金属熔炼、半导体加热平台温度标定；

• 高温工艺流程优化与热场反馈闭环控制；

• 新材料热稳定性与极限承热测试。
