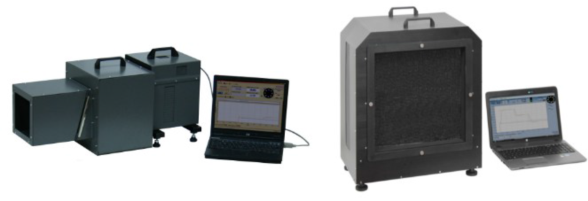

    产品名称: THz相机测试系统

  • 产品类别: 光电成像测试
  • 产品简介:
    THP测试系统使用一系列MAB黑体作为系统的某块作为THz相机的测试,THP测试系统是市场上第一台商用测试被动THz相机的测试系统

详细介绍 技术参数 在线留言

    THz相机测试系统

    概要:

     采用与测量监控类型的红外热像仪类似的方法原理可以测量被动式侦察THz相机,但需要对测量设备进行很大的改进。THP测试系统用于扩展性的测试被动式THz相机,其基于是一个大面积的差分THz黑体和一组不同图形的反射式靶标。THP测试系统位于被测试THz相机一定距离的位置,THz相机生成投影一系列畸变的标准靶标的图像,采用主观或者软件的方法评估这些畸变靶标的图像就可以被测量的THz相机的重要性能参数(和红外热像仪同样的性能参数)。THP测量系统不需要平行光管投影靶标的图像,所以靶标到THz相机的距离必须大于THz相机的最小成像距离。以上的条件意味着比测试典型的红外热像仪而需要使用大辐射面黑体以及需要在THz波段保证极高的发射率。

     THP测试系统使用一系列MAB黑体作为系统的某块作为THz相机的测试,THP测试系统是市场上第一台商用测试被动THz相机的测试系统

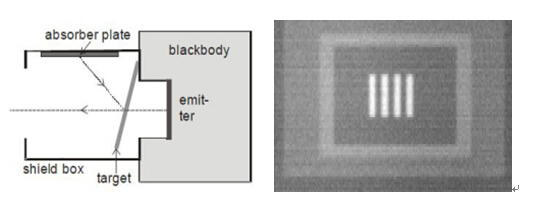

          图1. THP测试系统原理图                  图2. 被测试的THz相机在MRTD                                                                                              测生成的图像

    功能:
     1、无限制被测试THz相机的光学口径
     2、黑体适用于从0.1mm到10mm波长(从 0.03 THz 到3 THz))的测试

     3、在整个光谱带宽中保持极高发射率

    版本:

    THP测试系统根据以下的参数不同而提供一系列不同的测试版本:
     1. 黑体辐射面
     2. 黑体光谱范围
     3. 黑体可选参数
     意味着使用同样的编码用于描述MAB黑体的版本配置同样用于确定THP测试系统的版本(见MAB黑体参数表),编码THP-16D-A-ST表示黑体的辐射口径为400x400mm,适用于光谱带宽0.1mm到1mm且温度范围在+5℃到+70℃的系统。

    如果你还想了解更多关于THz相机测试系统,那就拨打我们24小时客服热线:400 992 1886

    技术参数


    编号

    参数

    数值

    1

    模块

    MAB黑体,屏蔽罩,吸热板,一组靶标,图像采集卡,计算机,MAB控制软件,TAS-TH软件

    黑体

    2

    口径

    150 mm1000x1000mm

    3

    光谱范围

    MAB黑体参数表

    4

    绝对温度范围

    MAB黑体参数表

    5

    发射率

    MAB黑体参数表

    6

    温度不均匀性

    MAB黑体参数表

    7

    调节稳定性

    MAB黑体参数表

    8

    总温度不确定性

    MAB黑体参数表

    9

    通信

    USB2.0

    10

    电源

    115-230VAC 50/60Hz

    11

    操作温度范围

    +5℃+45℃(非冷凝)

    12

    存储温度范围

    -10℃+60℃

    一组靶标

    13

    靶标尺寸

    200x200mm1200x1200mm(根据所选则的MAB黑体)

    14

    靶标数量

    一组8个四杆靶标(用于MRTD测试)
    一个刀口靶标(用于MTF测试)
    一个方形靶标(用于噪声参数测试)

    15

    四杆靶标靶宽度

    2mm50mm(根据黑体尺寸)

    16

    靶标反射率

    > 0.99

    吸热板

    17

    尺寸

    350x250mm1400x1400mm

    18

    发射率

    ≥ 0.95

    图像采集卡

    19

    标准类型

    模拟视频,CameraLink,GigE(支持其它视频类型的图像采集卡)

    20

    非标准类型

    软件适用于Winfows7兼容DirectX并适用于任意类型的电子相机

    计算机

    21

    类型

    典型的Windows7商业计算机

    测试功能

    22

    测试功能列表

    MRTD, MTF, NETD, FPN, 非均匀性, 视场
    可选: 3D噪声模型, NPSD


    编号

    参数

    数值

    1

    模块

    MAB黑体,屏蔽罩,吸热板,一组靶标,图像采集卡,计算机,MAB控制软件,TAS-TH软件

    黑体

    2

    口径

    150 mm1000x1000mm

    3

    光谱范围

    MAB黑体参数表

    4

    绝对温度范围

    MAB黑体参数表

    5

    发射率

    MAB黑体参数表

    6

    温度不均匀性

    MAB黑体参数表

    7

    调节稳定性

    MAB黑体参数表

    8

    总温度不确定性

    MAB黑体参数表

    9

    通信

    USB2.0

    10

    电源

    115-230VAC 50/60Hz

    11

    操作温度范围

    +5℃+45℃(非冷凝)

    12

    存储温度范围

    -10℃+60℃

    一组靶标

    13

    靶标尺寸

    200x200mm1200x1200mm(根据所选则的MAB黑体)

    14

    靶标数量

    一组8个四杆靶标(用于MRTD测试)
    一个刀口靶标(用于MTF测试)
    一个方形靶标(用于噪声参数测试)

    15

    四杆靶标靶宽度

    2mm50mm(根据黑体尺寸)

    16

    靶标反射率

    > 0.99

    吸热板

    17

    尺寸

    350x250mm1400x1400mm

    18

    发射率

    ≥ 0.95

    图像采集卡

    19

    标准类型

    模拟视频,CameraLink,GigE(支持其它视频类型的图像采集卡)

    20

    非标准类型

    软件适用于Winfows7兼容DirectX并适用于任意类型的电子相机

    计算机

    21

    类型

    典型的Windows7商业计算机

    测试功能

    22

    测试功能列表

    MRTD, MTF, NETD, FPN, 非均匀性, 视场
    可选: 3D噪声模型, NPSD
